SupraBox COMFORT (V) с вертикальным подключением воздуховодов

Для хорошего самочувствия

Компактные установки Rosenberg SupraBox COMFORT с рекуперацией тепла отличаются высокой эффективностью. Они могут быть применены при организации энергосберегающей системы вентиляции офисов, магазинов, гостиниц и других общественных и жилых зданий. Установки с вертикальным подключением воздуховодов доступны в четырех типоразмерах с различной производительностью по воздуху от  800 - 2000 м?/ч.

SupraBox COMFORT V - обзор типоразмеров

SupraBox COMFORT Номинальный расход воздуха Номинальное сопротивление
800 V 800 m?/h 150 Pa
1100 V 1,100 m?/h 200 Pa
1500 V 1,500 m?/h 200 Pa
2000 V 2,000 m?/h 250 Pa

Характеристики

Гигиенические требования

Установки SupraBox Comfort соответствуют современным нормам VDI 6022 и DIN 1946 часть 6. Установки имеют гладкую поверхность (покрытие RAL 7035 изнутри и снаружи).

Корпус

Установки имеют безрамную конструкцию. Стенки установки выполнены из двух листов оцинкованной стали толщиной 1мм и заключённой между ними тепловой изоляцией толщиной 40 мм.

Утилизация тепла

Для утилизации тепла используются перекрёсно-противоточные рекуператоры с эффективностью свыше 90%. Данный теплообменник обеспечивает полное разделение приточного и вытяжного воздуха без смешения запахов.

Фильтр

Очистка приточного воздуха осуществляется фильтрами класса F7. Для вытяжного воздуха используется фильтр класса F5 (по запросу возможно использование фильтра класса F7).

Сторона обслуживания

На установках с горизонтальным расположением воздуховодов можно использовать любую сторону для обслуживания. Дверцы обслуживания обеспечивают легкий доступ к установке для очистки и технического обслуживания.

EC вентиляторы

Прямоточные радиальные вентиляторы с непосредственным приводом, вентиляторы свободного вращения, компактной конструкции с загнутыми назад лопатками и современными ЕС-двигателями обеспечивают малошумную и энергоэффективную работу всей установки.

Автоматика

Установки SupraBox имеют встроенную систему автоматики. Все внутренние компоненты установки изначально подключены. Поддержание температуры внутри помещения осуществляется за счет утилизации теплоты и опциональных нагревателей/ охладителей. В программное обеспечение интегрировано множество функций регулирования, которые могут быть дополнительно активированы. Для установок данной серии имеется возможность дистанционного управления.

» Аксессуары

Канальный шумоглушитель

  • доступно для SupraBox COMFORT 2000 V включительно
  • наружная поверхность и перфорированная внутренняя трубка состоят из оцинкованной листовой стали
  • Звукопоглощающий материал толщиной 50 мм
  • патрубки с монтажным уплотнителем
  • устанавливается непосредственно в канал

Гибкая вставка

  • набор из 4 штук
  • оцинкованная сталь и ПВХ-ткань для присоединения установки к системе  воздуховодов
  • стандартный диаметр для присоединения к стандартно-фальцованным трубам
  • Т-образное монтажное уплотнение для быстрого и герметичного подсоединения
  • по 2 стяжных хомута из оцинкованной стали на каждую вставку
  • доступно для SupraBox COMFORT 2000 V включительно

Отсечной клапан (с электро или ручным приводом)

Ручной привод:

  • герметичный, согласно DIN 1946 ч.4, для перекрытия потока воздуха
  • рукоятка и фиксирующий элемент для плавной установки угла 0-90
  • затвор из двухслойной стали с промежуточным кольцевым уплотнителем из EPDM-каучука

Электропривод:

  • герметичный, согласно DIN 1946 ч.4, для перекрытия потока воздуха
  • исполнение идентичное клапану с ручным приводом + консоль и сервопривод
  • функции открытый/закрытый, напряжение 24В, возвратная пружина по запросу

Электронагреватель

  • короткое время нагрева и охлаждения
  • нагреватель встроен в круглый корпус из оцинкованной стали с резиновым монтажным уплотнителем
  • электрический нагреватель состоит из нагревательной спирали из нихромовой проволоки, закрепленной на керамических держателях. Электрическое подключение осуществлено термостойкими силиконовыми проводами
  • встроенный термостат двойной защиты от перегрева (настраеваемая максимальная температура приточного воздуха) и защитный ограничитель температуры с ручным возвратом
  • реле встроено в распределительную трубку
  • настраивание производиться через SupraBox Comfort
  • подключение для питания находится непосредственно на нагревателе (устройства защиты устанавливает заказчик, 16А)
  • минимальная скорость потока воздуха (поперечное сечение патрубка) 1,5 м/с

Предварительный электронагреватель

  • Комплект состоит из электронагревателя и электронного  датчика потока.
  • управление предварительного нагревателя одноступенчатое 3 ступени управляются параллельно с установки SupraBox.
  • используется для предотвращения обмерзания пластинчатых теплообменников с противотоком,
  • необходимо настроить предварительный нагреватель так, чтобы зимой наружный воздух перед агрегатом прогревался по меньшей мере до -2°С.

Водяной нагревателя PWW:

  • рамы из оцинкованной стали
  • расстояние между пластинами 2,0 мм ( DIN EN 12237)
  • фланец 30 мм
  • противозаморозковый термостат смонтирован на корпусе теплообменника
  • доступны 2-х и 4-х рядные типы теплообменников

Водяной охладителя PKW

  • рамы из нержавеющей стали V2A
  • поддон для конденсата из нержавеющей стали V2A, сток для конденсата 1/2, горизонтально по отношению к охладителю
  • расстояние между пластинами 2.5 мм (DIN EN 13053)

Сменный фильтр M5 для вытяжной части

Сменный фильтр F7 для приточной части

Защита от замерзания

Замерзание теплоутилизатора

Температура поверхности противоточного пластинчатого теплоутилизатора уменьшается с понижением температуры наружного воздуха. При охлаждении вытяжного воздуха ниже температуры точки росы, на пластинах теплоутилизатора образуется конденсат. Точка росы зависит от абсолютной влажности воздуха. С выпадением конденсата увеличивается эффективность теплообмена, в то же время может происходить при определенных условиях замерзание теплообменника.

Если установки серии Supra Box COMFORT применяются в условиях, незначительной влажности вытяжного воздуха, то их пластинчатый теплоутилизатор может работать без проблем при температуре наружного воздуха ниже -100С. Если удаляемый воздух влажный, то применение мер защиты теплоутилизатора от замерзания может понадобиться уже при температуре наружного воздуха от -50С и ниже. Так как средняя температура наружного воздуха в Центральной Европе, как правило, выше 00С на протяжении отопительного сезона, то есть всего несколько дней в году, когда необходима защита от замерзания. Таким образом, снижение эффективности работы теплоутилизатора в этот период, в целом, не влияет на эффективность работы устройства в течение всего года.

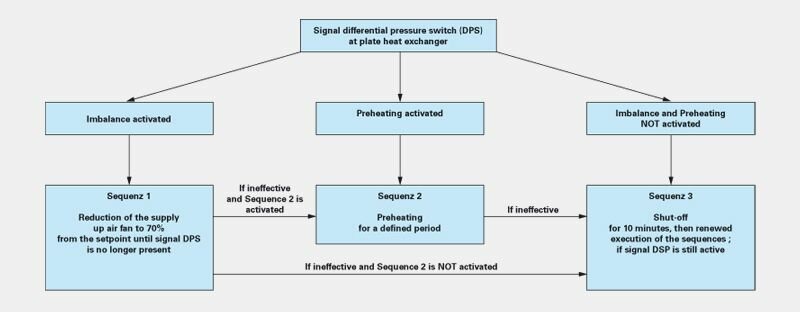

Интеллектуальная 3-х ступенчатая защита от замерзания пластинчатого теплоутилизаотора

Все компактные вентиляционные агрегаты серии SupraBox COMFORT включают в себя интеллектуальную концепцию размораживания с тремя последовательностями. Особенность здесь заключается в том, что интегрированный байпас оборудования НЕ используется для размораживания пластинчатого теплообменника противотока. Не нужен дорогостоящий высокоразмерный подогреватель, поскольку присутствует рекуперация тепла.

В зависимости от настроек, выполненных во время ввода в эксплуатацию, а также используемых аксессуаров, доступно до 3 последовательностей для размораживания пластинчатого теплообменника с противотоком.

Проточный пластинчатый теплообменник контролируется на замораживание с помощью дифференциального реле давления. Если теплообменник замерзает, это обнаруживается дифференциальным реле давления, и управление размораживанием запускается автоматически с помощью регулятора.

При вводе в эксплуатацию может использоваться стратегия антифриза, которая должна использоваться.

  1. Если дисбаланс вентиляторов разрешен (регулируется с помощью клавиатуры), вентилятор приточного воздуха уменьшается на 30% в случае замерзания, чтобы обеспечить оттаивание от более теплого отработанного воздуха.
  2. Если электронный предварительный нагрев подключен и отпущен (регулируется с помощью клавиатуры), он активируется в случае замерзания для предварительного нагрева наружного воздуха и, таким образом, для размораживания теплообменника.
  3. Если оба варианта были выпущены, подаваемый воздух будет сначала уменьшен. Если этого недостаточно, предварительный нагрев активируется через 5 минут.
  4. Если ни одна мера не эффективна или ни одна из мер не возможна (отсутствует выпуск), SupraBox COMFORT отключается и отображается аварийный сигнал. Через 10 минут SupraBox COMFORT автоматически перезапускает вентиляторы, и последовательности снова выполняются. Подтверждение тревоги не требуется.

Защита от замораживания - предварительный нагрев

При необходимости предварительный нагрев можно использовать с помощью блока управления блока COMFORT SupraBox. Если это так, то предварительный нагрев уже включен при регулируемой температуре наружного воздуха, чтобы предотвратить замерзание теплообменника.
