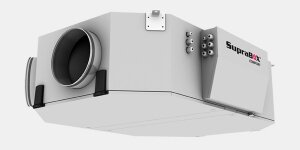

SupraBox COMFORT (D)

Для приятного ощущения благополучия

Устройства рекуперации энергии Rosenberg SupraBox COMFORT являются компактными и отличаются прежде всего высокой энергетической эффективностью. Они обеспечивают энергосберегающую систему вентиляции для объектов недвижимости, таких как рестораны, магазины розничной торговли, гостиницы, офисные здания и многое другое. В качестве опции потолка SupraBox COMFORT доступны в двух размерах с различными номинальными скоростями потока воздуха. Они варьируются от 1100 до 1900 м/ч.

В зависимости от местных условий, вы можете выбирать между левым и правым дизайном каждого размера.

Дизайн справа: подключение приточного воздуха справа (со стороны оператора)
Дизайн слева: подключение приточного воздуха слева (со стороны оператора)

SupraBox COMFORT D - Обзор устройства

SupraBox COMFORT Номинальный расход воздуха Увеличение внешнего давления
1100 D 1,100 m?/h 200 Pa
1900 D 1,900 m?/h 250 Pa

Свойства

Гигиенические требования

Блок рекуперации энергии SupraBox COMFORT соответствует текущему состоянию стандартизации в соответствии с VDI 6022. Устройства гладкие (с внутренним и наружным покрытием RAL 7035) и легко очищаются.

Корпус

Устройства имеют прочный корпус без рамки. Корпус имеет двухслойную конструкцию. Внутренняя и внешняя панели изготовлены из оцинкованного стального листа толщиной 1 мм (с рулонным покрытием). Толщина изоляции 40 мм.

Рекуперация тепла

Высокоэффективные противоточные теплообменники с КПД более 90% используются для рекуперации тепла. Обеспечивается полное разделение приточного и возвратного воздуха без переноса запаха.

Фильтр

Фильтры тонкой очистки класса фильтра F7 для приточного воздуха и класса M5 (ранее F5) для возвратного воздуха используются в качестве стандартной функции. Быстросъемные зажимы позволяют быстро и легко менять фильтры.

Соединения труб / воздуховодов

Соединения спроектированы достаточно большими. Присоединительные размеры соответствуют стандартным номинальным размерам промышленного стандарта (круглое соединение с SupraBox COMFORT 1100 D, квадратное соединение с SupraBox COMFORT 1900 D).

Вентиляторы EC

Свободно вращающиеся рабочие колеса с центробежными крыльчатыми рабочими колесами с загнутыми назад лопастями и современными двигателями EC, выпускаемыми внутри компании, обеспечивают тихую и энергоэффективную работу всей серии.

Интегрированное управление

Устройства рекуперации энергии COMFORT SupraBox стандартно оснащены встроенным управлением. Все внутренние компоненты уже подключены. Регулирование температуры возможно при наличии дополнительного нагревателя / охладителя. Многие функции управления интегрированы в программное обеспечение и могут быть легко впоследствии активированы. Блок управления для установки целевых значений входит в стандартную комплектацию.

Аксессуары

Переходная часть квадратная к круглой

  • доступно для SupraBox COMFORT 1900 D
  • для перехода к круглым воздуховодам
  • из оцинкованной листовой стали
  • опционально на DN 355 или DN 400
    (дополнительные принадлежности частично зависят от выбранного переходного элемента!)
  • T-двойное манжетное уплотнение для плотного соединения

Глушитель каналов

  • доступно для всех SupraBox COMFORT (D)
    (назначение для SupraBox COMFORT 1900 D в зависимости от выбранного переходного элемента)
  • круглые соединения
  • наружный корпус и перфорированный внутренний канал из оцинкованной листовой стали
  • звукоизоляция 50 мм
  • розетка с манжетным уплотнением
  • для прямой интеграции в систему труб

Гибкие соединения

  • доступно для всех SupraBox COMFORT (D)
  • с SupraBox COMFORT 1100 D с круглыми соединениями
  • с SupraBox COMFORT 1900 D с квадратными соединениями
    (переход на круглый может быть сделан позже)
  • для развязки SupraBox с системой воздуховодов
  • комплект из 4 предметов
  • из оцинкованной стали и силиконовой ткани ПВХ
  • правильное соединение для стандартных спиральных каналов
  • T-образное уплотнение для быстрых и плотных соединений

Запорный клапан с ручным управлением

  • доступно для SupraBox COMFORT 1100 D
  • круглые соединения
  • герметичное уплотнение, категория герметичности 4 за закрытой перегородкой
  • лезвие заслонки сделано из двухслойной стали и имеет прокладку из резины EPDM, помещенную между лопастями, которая находится на внутренней стороне затвора клапана при закрытии

Запорный клапан с моторным приводом

  • доступно для всех SupraBox COMFORT
  • с SupraBox COMFORT 1100 D с круглыми соединениями
  • с SupraBox COMFORT 1900 D с квадратными соединениями
  • плотное соединение, категория затяжки 4 за закрытой перегородкой
    (категория герметичности 2 с запорным клапаном для SupraBox COMFORT 1900 D)
  • конструкция в качестве запорного клапана с ручным управлением, но с консолью для привода двигателя, включая подходящий серводвигатель
  • функция открыта / закрыта, напряжение 24 В, без возвратной пружины (с возвратной пружиной по запросу)

Электронная катушка подогревателя

  • доступно для всех SupraBox COMFORT (D)
    (назначение для SupraBox COMFORT 1900 D в зависимости от выбранного переходного элемента)
  • круглые соединения
  • для закалки приточного воздуха
  • монтажный комплект, состоящий из катушки электрического нагревателя и датчика температуры канала
  • доступны в разных емкостях
  • встроенное непрерывное электронное управление с тиристором, позволяющее контролировать производительность от 0 до 100%
  • включение управляющей электроники через SupraBox через 0 ... 10 В
  • предостережение: подходит только для установки в помещении

Электронный предварительный нагреватель PTC

  • для SupraBox COMFORT 1100 D
    (для электронного подогревателя SupraBox COMFORT 1900 D в качестве установочного комплекта)
  • для оптимальной защиты от замерзания
  • монтажный комплект для установки в отверстие наружного воздуха
  • электронный подогреватель PTC и датчик температуры в воздуховоде
  • встроенный температурный датчик
  • предостережение: подходит только для установки в помещении

Электронный предварительный нагреватель

  • доступно для SupraBox COMFORT 1900 D
  • для оптимальной защиты от замерзания
  • катушка, подобная электронным повторителям
  • включение и выключение через SupraBox
    (встроенный контактор)
  • предостережение: подходит только для установки в помещении

Подогреватель PWW

  • доступно для всех SupraBox COMFORT
    (переходы в SupraBox COMFORT 1900 D без переходов)
  • для закалки приточного воздуха
  • доступно по размерам с 2 или 4 сериями труб
  • оцинкованная стальная рама
  • расстояние между лопастями 2,0 мм, эквивалентно DIN EN 13053
  • термостат защиты от замораживания уже установлен на раме катушки

Доохладитель PKW

  • доступно для всех SupraBox COMFORT
    (переходы в SupraBox COMFORT 1900 D без переходов)
  • для закалки приточного воздуха
  • оцинкованная стальная рама
  • конденсатный бак алюминий AlMg3, слив конденсата 1/2"
  • расстояние между лопастями 2,5 мм, эквивалентно DIN EN 13053

Сменный фильтр, выхлопной фильтр M5

  • Доступно для всех SupraBox COMFORT

Сменный фильтр, приточный воздушный фильтр F7

  • Доступно для всех SupraBox COMFORT

Концепция разморозки / защита от замораживания

Замораживание теплообменника

Температура поверхности пластинчатого теплообменника противотока уменьшается с падением внешних температур. Если это падает ниже точки росы отработанного воздуха, конденсат падает на пластины теплообменника. Точка росы зависит от абсолютной влажности воздуха. Хотя энергия конденсации воды повышает эффективность пластинчатого теплообменника противотока, связанного с подачей воздуха, здесь при определенных условиях происходит замораживание.

Если приборы серии SupraBox COMFORT используются в тех случаях, когда отработанный воздух является лишь слегка влажным, рекуперация тепла может работать значительно ниже -10°C без потерь. Если отработанный воздух поступает из влажных помещений, защита от замерзания может быть уже необходима при температуре -5°C и ниже.

Так как средняя наружная температура в Центральной Европе, как правило, выше 0°C в течение отопительного сезона, существует только несколько дней в году, где необходима защита от замерзания. Таким образом, снижение номинальных показателей эффективности в этой области оказывает пагубное влияние на рейтинг эффективности установки в течение всего года.

Интеллектуальная концепция размораживания с тремя последовательностями

Все компактные вентиляционные агрегаты серии SupraBox COMFORT включают в себя интеллектуальную концепцию размораживания с тремя последовательностями. Особенность здесь заключается в том, что интегрированный байпас оборудования НЕ используется для размораживания пластинчатого теплообменника противотока. Не нужен дорогостоящий, высокоразмерный подогреватель, поскольку рекуперация тепла не обойдена.

В зависимости от настроек, выполненных во время ввода в эксплуатацию, а также используемых аксессуаров, доступно до 3 последовательностей для размораживания пластинчатого теплообменника с противотоком.

Проточный пластинчатый теплообменник контролируется на замораживание с помощью дифференциального реле давления. Если теплообменник замерзает, это обнаруживается дифференциальным реле давления, и управление размораживанием запускается автоматически с помощью регулятора.

При вводе в эксплуатацию может использоваться стратегия антифриза, которая должна использоваться (последовательности).

  1. Если дисбаланс вентиляторов разрешен (регулируется с помощью клавиатуры), вентилятор приточного воздуха уменьшается на 30% в случае замерзания, чтобы обеспечить оттаивание от более теплого отработанного воздуха.
  2. Если электронный предварительный нагрев подключен (принадлежность) и отпущен (регулируется с помощью клавиатуры), он активируется в случае замерзания для предварительного нагрева наружного воздуха и, таким образом, для размораживания теплообменника.
  3. Если оба варианта были выпущены, подаваемый воздух будет сначала уменьшен. Если этого недостаточно, предварительный нагрев активируется через 5 минут.
  4. Если ни одна мера не эффективна или ни одна из мер не возможна (отсутствует выпуск), SupraBox COMFORT отключается и отображается аварийный сигнал. Через 10 минут SupraBox COMFORT автоматически перезапускает вентиляторы, и последовательности снова выполняются. Подтверждение тревоги не требуется.

Защита от замораживания - предварительный нагрев для предотвращения

При необходимости предварительный нагрев можно использовать с помощью блока управления блока COMFORT SupraBox. Если это так, то предварительный нагрев уже включен при регулируемой температуре наружного воздуха, чтобы предотвратить замерзание теплообменника.
